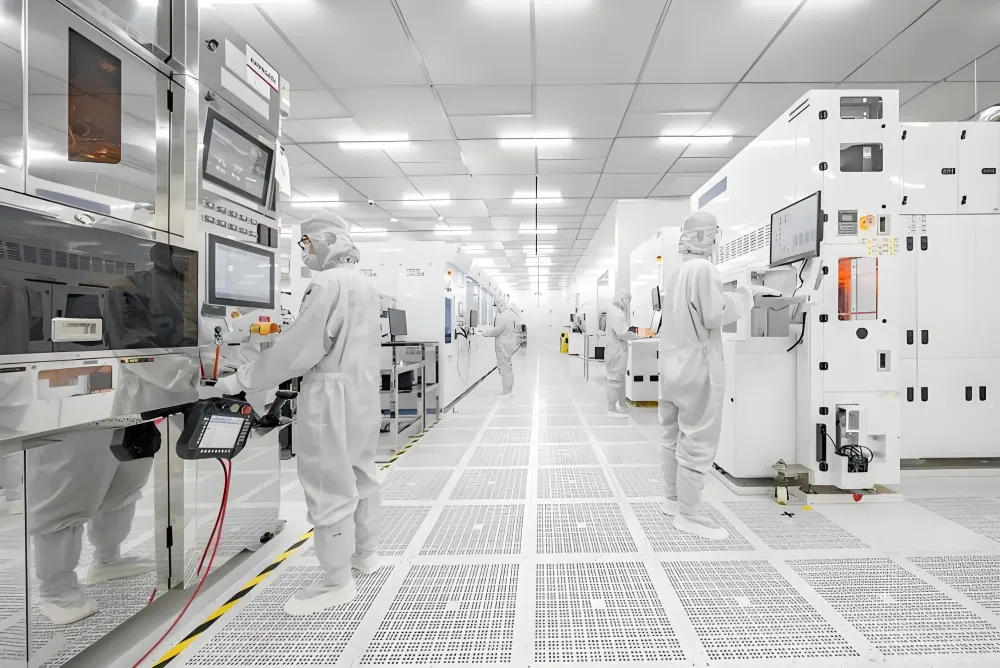

Infrastruttura di fab di semiconduttore di sala pulita per l'era di 2 nanometri: scalare intorno ai sistemi di litografia ASML

Perché la litografia avanzata cambia l'infrastruttura Fab

A fabbrica di semiconduttori per sale puliteIl supporto alla produzione di 2 nanometri deve essere pianificato attorno allo strumento di litografia e ai suoi processi di supporto, non attorno a una classificazione generica della stanza. Scanner avanzati, piattaforme metrologiche, tracce di rivestimento e sviluppo e sistemi di gestione dei materiali creano requisiti strettamente accoppiati per le particelle, la contaminazione molecolare nell'aria, la temperatura, l'umidità, le vibrazioni, le utilità e l'accesso al servizio. Un piccolo disturbo che sarebbe accettabile in una sala elettronica convenzionale può influenzare l'allineamento, la messa a fuoco o la ripetibilità del processo vicino a una cellula di litografia avanzata. Il team dello stabilimento ha quindi bisogno di una base di progettazione coordinata che traduca i requisiti degli strumenti in prestazioni spaziali, strutturali e meccaniche misurabili.

La zonificazione dovrebbe separare le funzioni di esposizione e metrologia più sensibili dai corridoi di supporto, dalla consegna di prodotti chimici, dalle rotte di manutenzione e dalle fasi di produzione meno critiche. Invece di applicare la classe più alta ovunque, il design può utilizzare zone anidate con un controllo più stretto intorno al percorso dello scanner e del reticolo. QuestiClassificazioni delle camere pulitedevono essere collegati agli stati operativi effettivi, compresi la produzione, i periodi di inattività, la manutenzione e il recupero dopo un intervento. I percorsi del personale e dei materiali dovrebbero ridurre al minimo l'incrociamento, mentre l'accesso al servizio dovrebbe consentire ai tecnici di raggiungere le utilità e i componenti delle attrezzature senza aprire grandi sezioni dell'ambiente più pulito.

Le vibrazioni e la stabilità termica richiedono uguale attenzione. I piedistalli degli utensili, i sistemi di pavimento, i condotti, le pompe e il traffico nelle vicinanze possono trasmettere il movimento in attrezzature sensibili all'allineamento. L'analisi strutturale dovrebbe affrontare sia le vibrazioni costanti che gli eventi intermittenti come il movimento delle porte o il trasporto dei materiali. Il calore rilasciato da strumenti, motori, illuminazione e operatori deve essere rimosso senza creare correnti d'aria instabili. Il team di progetto dovrebbe riservare capacità per strumenti futuri perché l'aggiunta di calore o scarico dopo la messa in servizio può disturbare le relazioni di pressione e la distribuzione del flusso d'aria in tutta la baia.

Il coordinamento delle utilità è un altro vincolo critico. Acqua di raffreddamento di processo, energia, gas, vuoto, scarico, comandi e connessioni dati devono arrivare allo strumento attraverso zone di servizio pianificate con punti di isolamento accessibili. Le penetrazioni devono essere sigillate e dettagliate per evitare trappole di particelle. Le utilità ridondanti possono essere giustificate quando una breve interruzione potrebbe danneggiare il prodotto o richiedere un lungo recupero dello strumento. I punti di monitoraggio dovrebbero essere collocati dove rivelano le condizioni in interfacce sensibili piuttosto che fornire solo una media della stanza che nasconde la deriva locale.

Coordinare soffitti, flusso d'aria e interfacce utensili

IlRequisiti per il soffitto della stanza pulitaper una baia litografica che si estende oltre i filtri e le luci di supporto. La griglia del soffitto deve rimanere piatta, sigillata e stabile mentre trasporta moduli di filtrazione, protezione antincendio, sensori e carichi di manutenzione. I pannelli di accesso devono essere disposti in modo che il lavoro di servizio non rilasci detriti sopra i processi esposti. La protezione sismica, la compatibilità delle guarnizioni e i dettagli di penetrazione richiedono coordinamento prima della fabbricazione. Un soffitto assemblato da componenti individualmente accettabili può ancora non funzionare se le tolleranze, le tenute e le interfacce di utilità non vengono gestite come un unico sistema.

Un modularesistema soffitto camera pulitapuò accorciare l'installazione e semplificare la riconfigurazione successiva, ma i confini del modulo dovrebbero seguire il piano di flusso d'aria e il layout degli strumenti. La copertura del filtro, la velocità di alimentazione, le posizioni di ritorno e lo scarico dell'attrezzatura devono lavorare insieme per spostare i contaminanti lontano dalle superfici critiche. Un montaggio a soffittounità filtro ventilatorefornisce una distribuzione flessibile di aria filtrata, ma l'installazione di più unità non migliora automaticamente le prestazioni. Retorni scarsamente posizionati o attrezzature alte possono creare turbolenze, cortocircuiti e tasche stagnanti anche quando il flusso d'aria totale sembra adeguato.

I materiali intorno allo strumento dovrebbero essere a bassa perdita, pulibili, chimicamente compatibili e stabili sotto il ciclo di temperatura e umidità. Pannelli a parete, finestre, porte, pavimenti e sigillanti richiedono prestazioni documentate adeguate al processo. Unsemiconduttore per stanza pulitaL'ambiente richiede anche il controllo dei contaminanti molecolari rilasciati da prodotti da costruzione, lubrificanti, plastiche e detergenti. La revisione del materiale dovrebbe avvenire prima dell'acquisto in modo che le emissioni o l'incompatibilità chimica non siano rilevate dopo l'installazione dello scanner.

Le interfacce degli strumenti richiedono una chiara proprietà. L'appaltatore della sala pulita, il fornitore di attrezzature per litografia, il progettista delle strutture, il team di automazione e l'autorità di commissione dovrebbero concordare sui limiti per il flusso d'aria, le utilità, le vibrazioni, lo scarico, il monitoraggio e le prove di accettazione. I disegni di interfaccia e le matrici di responsabilità evitano lacune in cui ciascuna parte assume che un'altra fornirà il controllo richiesto. Le maquette o i modelli digitali coordinati possono esporre conflitti di accesso prima della fabbricazione e aiutare a confermare che gli strumenti di manutenzione, i filtri di sostituzione e i percorsi di sollevamento si adattano allo spazio completato.

Commissionamento per una produzione stabile e scalabilità futura

La messa in servizio dovrebbe verificare l'impianto come sistema operativo integrato. I test tipicamente coprono quantità di flusso d'aria, integrità del filtro, differenze di pressione, temperatura, umidità, comportamento di recupero, condizioni di particelle, vibrazioni, allarmi e stabilità dell'utilità. La visualizzazione del flusso d'aria può mostrare come l'aria pulita di alimentazione si muove intorno allo scanner, alle attrezzature di trasferimento e alle posizioni dell'operatore. Gli stati di prova devono essere concordati in anticipo in modo che i risultati riflettano condizioni realistiche di produzione e manutenzione. Le deviazioni dovrebbero essere indagate in tutto il sistema piuttosto che corrette attraverso regolazioni isolate che creano un altro problema altrove.

Il monitoraggio continuo consente al team operativo di rilevare la deriva prima che influisca sulla resa. Pressione, condizioni ambientali, particelle, vibrazioni e contaminanti molecolari selezionati possono essere modificati insieme agli eventi degli utensili e alle attività di manutenzione. I limiti di allarme devono riflettere il rischio del processo e la variazione normale. Un piano di risposta pratico definisce chi esamina un allarme, come viene identificato il materiale potenzialmente colpito, quali controlli delle strutture sono necessari e quali prove consentono alla zona di tornare in servizio. Questa connessione tra i dati dell’impianto e le decisioni di produzione trasforma il monitoraggio in un controllo operativo piuttosto che in un dashboard.

La pianificazione dell'espansione dovrebbe iniziare prima del primo lotto di produzione. I sistemi di gestione dell'aria, la distribuzione elettrica, le intestazioni delle utilità, i comandi e i corridoi di servizio possono essere suddivisi in zone in modo che la nuova capacità sia installata con interruzioni limitate. I punti di isolamento e le barriere temporanee dovrebbero supportare la costruzione accanto alle aree operative. La capacità riservata deve essere reale e documentata, non un’ipotesi basata sullo spazio fisico inutilizzato. Quando l'architettura, il soffitto, il flusso d'aria, le utilità, il monitoraggio e la strategia di messa in servizio sono coordinati fin dall'inizio, l'infrastruttura di litografia avanzata può supportare una produzione stabile oggi e un percorso pratico verso la prossima generazione di strumenti.
