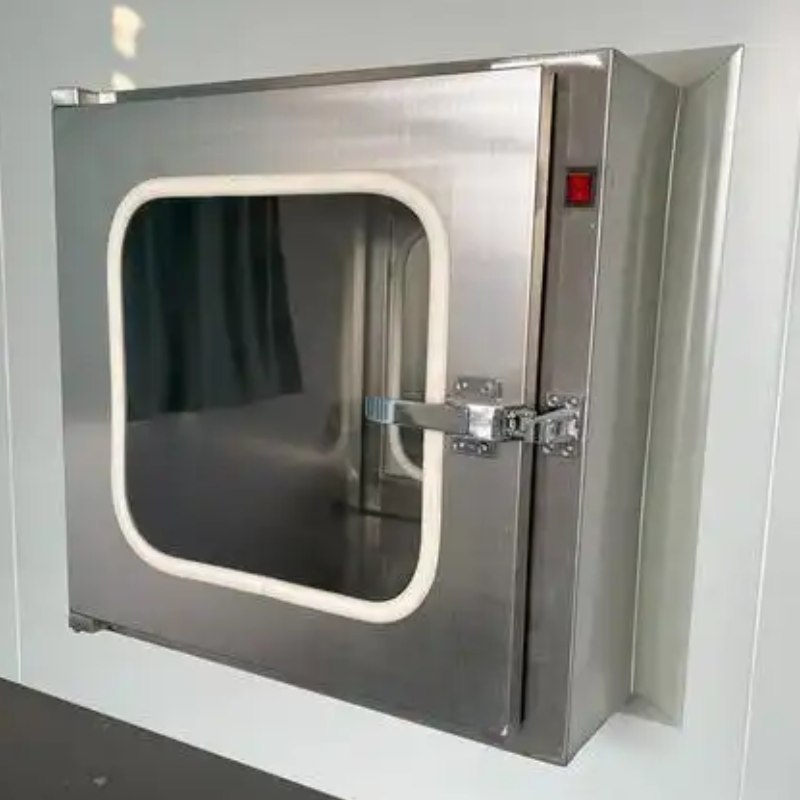

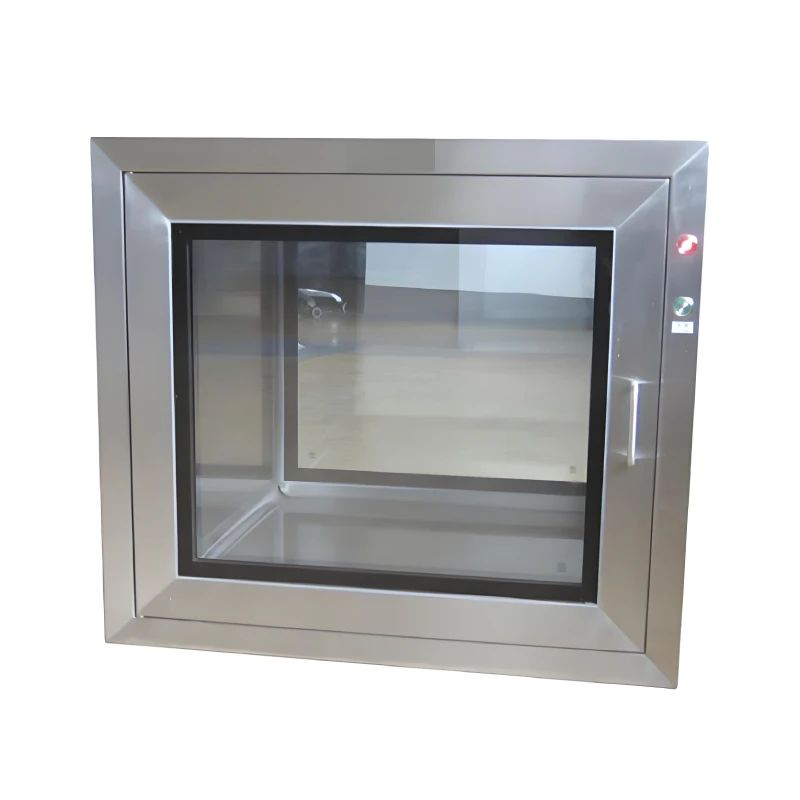

Scatola di passaggio statica

1. Panoramica del prodotto

La scatola di passaggio statico, nota anche come finestra di trasferimento statico, è un dispositivo di trasferimento di materiale installato tra aree pulite e non pulite o tra zone di diversi livelli di pulizia. A differenza delle cassette di passaggio dinamiche che incorporano ventilatori e filtri, la cassetta di passaggio statica non contiene dispositivi alimentati e si basa esclusivamente su isolamento fisico e meccanismi di interblocco per raggiungere un trasferimento sicuro di materiale tra aree di diversi livelli di pulizia.

La Static Pass Box offre vantaggi tra cui struttura semplice, basso costo, facile manutenzione e funzionamento senza rumore. È un dispositivo di trasferimento di materiale fondamentale per le sale pulite ed è ampiamente utilizzato nelle industrie farmaceutiche, di laboratorio biologico, di produzione elettronica e di trasformazione alimentare.

2. Principio di lavoro

Il principio di funzionamento della Static Pass Box si basa su due meccanismi principali: isolamento fisico e controllo di interblocco.

Innanzitutto l’isolamento fisico. L'alloggio della cassetta di passaggio separa fisicamente due aree di diversi livelli di pulizia. Entrambe le porte rimangono chiuse in condizioni normali, formando una barriera fisica che impedisce lo scambio diretto di aria tra i due lati.

In secondo luogo, la protezione di interblocco. Un dispositivo di interblocco è installato tra le due porte. Quando si apre una porta, la porta opposta si blocca automaticamente e non può essere aperta. Questo design garantisce che solo una porta possa essere aperta in qualsiasi momento, evitando efficacemente la contaminazione incrociata attraverso il flusso d'aria.

Terzo, il processo di trasferimento materiale. L'operatore sul lato a bassa pulizia apre la porta esterna, posiziona il materiale all'interno della camera e chiude la porta esterna. L'interlock poi rilascia la serratura sulla porta opposta. L'operatore sul lato ad alta pulizia apre la porta interna, rimuove il materiale e chiude la porta interna, completando un ciclo di trasferimento completo.

Quarto, manutenzione del sigillo. Quando entrambe le porte sono chiuse, il dispositivo di tenuta della scatola di passaggio garantisce l'impermeabilità tra l'alloggio e le porte, mantenendo un differenziale di pressione stabile tra i due lati.

3. Struttura e componenti del prodotto

La Static Pass Box è costituita dai seguenti componenti principali:

Custodia: Prodotto in lamiera in acciaio inossidabile di alta qualità o in lamiera laminata a freddo, con finitura spazzolata o rivestita. La superficie interna è liscia e piatta per una pulizia facile. La struttura dell'alloggio è robusta con buone proprietà di tenuta.

Porte: tipicamente porte in vetro temperato a doppio strato o porte in acciaio inossidabile con finestre di visualizzazione trasparenti per osservare il contenuto. Le porte sono collegate all'alloggio tramite cerniere per un'apertura e una chiusura fluide.

Dispositivo di interblocco: Include interblocco meccanico e interblocco elettronico. L'interblocco meccanico utilizza collegamenti meccanici per raggiungere l'interblocco delle porte senza alimentazione. L'interblocco elettronico utilizza serrature elettromagnetiche e circuiti di controllo che richiedono alimentazione, offrendo una migliore affidabilità e sicurezza.

Dispositivo di tenuta: guarnizioni di tenuta ad alta elasticità o strisce di tenuta magnetiche installate sui bordi della porta per garantire la tenuta all'aria quando le porte sono chiuse.

Superficie di lavoro: la superficie inferiore interna è una superficie di lavoro piatta, in genere realizzata in acciaio inossidabile per resistenza all'usura e facile pulizia. Alcuni modelli possono essere dotati di rulli non motorizzati per il trasferimento di oggetti più pesanti.

Maniglia: maniglie in acciaio inossidabile installate sulle porte, che soddisfano i requisiti igienici delle sale pulite e forniscono un facile utilizzo.

Luci indicatori: i modelli di interlock elettronici in genere presentano luci indicatori di stato che mostrano lo stato di apertura / chiusura della porta e lo stato di interlock.

Buzzer: Alcuni modelli emettono un allarme acustico quando una porta rimane aperta per un periodo prolungato, ricordando agli operatori di chiudere la porta.

Pannello di controllo: i modelli di interblocco elettronico sono dotati di un semplice pannello di controllo per controllare la logica di interblocco e le impostazioni di allarme.

4. Caratteristiche e vantaggi

In primo luogo, struttura semplice. La Static Pass Box non contiene componenti complessi come ventilatori o filtri. La struttura è semplice e affidabile con basso tasso di guasto.

In secondo luogo, efficienza dei costi. Senza sistemi di alimentazione o filtrazione, i costi di fabbricazione e manutenzione dei passi statici sono significativamente inferiori ai passi dinamici, rendendoli adatti a progetti con un budget limitato.

Third, Noise-Free Operation. The Static Pass Box has no moving mechanical parts during operation, resulting in completely silent operation, suitable for noise-sensitive laboratories and medical facilities.

Fourth, Easy Maintenance. Daily maintenance is limited to cleaning interior and exterior surfaces and inspecting sealing gaskets. No filter replacement or fan maintenance is required, resulting in low maintenance workload.

Fifth, Flexible Installation. Static Pass Boxes are lightweight and compact, making installation easy. They can be installed on various wall types including sandwich panel walls, brick walls, and drywall.

Sesto, efficienza energetica. Le scatole di passaggio statico non richiedono alcuna alimentazione eccetto per l'interblocco elettronico (che consuma un minimo di elettricità). Ciò soddisfa i requisiti di efficienza energetica.

Settimo, sicuro e affidabile. Il dispositivo di interblocco garantisce che entrambe le porte non possano essere aperte contemporaneamente, evitando efficacemente la contaminazione incrociata. I modelli di interblocco elettronico sono anche dotati di protezione da spegnimento in cui tutte le porte si bloccano automaticamente quando si perde energia.

Eighth, Highly Customizable. Dimensions, materials, interlock type, door style, and other features can be customized according to customer requirements to suit different application scenarios.

5. Specifiche tecniche (standard)

Materiale dell'alloggio: acciaio inossidabile 304 o acciaio inossidabile 316L, o lamiera d'acciaio laminata a freddo con rivestimento a polvere

Materiale della porta: porta in acciaio inossidabile o porta in vetro temperato a doppio strato (con finestra di visualizzazione)

Spessore vetro finestra: vetro temperato da 4 a 5 millimetri

Tipo di interblocco: interblocco meccanico o interblocco elettronico

Alimentazione: interblocco meccanico non richiede alcuna potenza; interblocco elettronico richiede AC220V 50Hz

Standard Dimensions (Width × Depth × Height): Common sizes include 400×400×400mm, 500×500×500mm, 600×600×600mm, 600×600×800mm, 800×800×800mm, and non-standard custom sizes available

Work Surface: Stainless steel flat plate or non-powered rollers

Sealing Gasket: Silicone sealing gasket or EPDM sealing gasket

Finitura superficiale: finitura spazzolata o lucidata allo specchio

Temperatura di funzionamento: da 0 a 40 gradi Celsius

Operating Humidity: Less than 95% relative humidity

Installation Method: Wall recessed installation

6. Classificazione del prodotto

Per tipo di interblocco: la scatola di passaggio statica di interblocco meccanico utilizza struttura puramente meccanica per l'interblocco, non richiede alcuna potenza, adatta per luoghi senza alimentazione o sensibili alle interferenze elettromagnetiche. L'interblocco elettronico Static Pass Box utilizza serrature elettromagnetiche e controllori per l'interblocco, offre risposta rapida, alta affidabilità e funzioni di allarme, adatte per applicazioni conformi alle GMP.

Per tipo di porta: Porta in acciaio inossidabile Static Pass Box dispone di struttura di porta in acciaio inossidabile, robusta e resistente, adatta per l'uso ad alta frequenza. Glass Door Static Pass Box presenta struttura di porta in vetro temperato a doppio strato, alta trasparenza per una facile visualizzazione dei contenuti, adatta per applicazioni che richiedono visibilità in tempo reale.

Per materiale: Scatola di passaggio statica in acciaio inossidabile interamente realizzata in acciaio inossidabile 304 o 316L, altamente resistente alla corrosione, adatta per laboratori farmaceutici e biologici. Carbon Steel Powder Coated Static Pass Box housing in acciaio laminato a freddo con rivestimento a polvere, costo inferiore, adatto per ambienti industriali generali.

Per metodo di installazione: Scatola di passaggio statica standard incastrata installata a pioggia nella parete, a livello con la superficie della parete. Static Pass Box montato a parete fissato alla superficie della parete tramite flangia, adatto per pareti sottili o luoghi in cui non possono essere realizzate grandi aperture.

By Application: Standard Static Pass Box provides basic transfer and interlock functions only. UV Static Pass Box features built-in UV sterilization lamp for initial surface disinfection of items. Clean Static Pass Box features specially treated interior with smooth, dead-corner-free surfaces, suitable for higher cleanliness requirements.

7. Application Areas

Le scatole di passaggio statiche sono ampiamente utilizzate in varie località con determinati requisiti di pulizia ma senza la necessità di complesse funzioni di purificazione.

Industria farmaceutica: Utilizzato per il trasferimento di materiale in laboratori di produzione di farmaci non sterili, laboratori di produzione di API, laboratori di imballaggio e tra magazzini e aree di produzione. Le scatole di passaggio statiche sono adatte per il trasferimento di materiale tra aree pulite di grado C e D e tra aree pulite e non pulite.

Laboratori biologici: utilizzato per il trasferimento di campioni e reagenti in laboratori biologici generali, laboratori di microbiologia e laboratori di biologia molecolare. Static Pass Box può essere utilizzato con lampade di sterilizzazione UV per la disinfezione iniziale della superficie.

Produzione elettronica: utilizzato per il trasferimento di materiale in laboratori di assemblaggio di componenti elettronici, laboratori di produzione di PCB e laboratori di assemblaggio di strumenti di precisione. Le scatole di passaggio statiche impediscono la migrazione di polvere e particelle tra diverse aree.

Ospedali e strutture mediche: utilizzato per il trasferimento di articoli in reparti generali, sale di trattamento ambulatorio, dipartimenti centrali di fornitura sterile e per il trasferimento di farmaci tra farmacie e stazioni infermieristiche.

Food Processing: Used for material transfer between food packaging workshops, raw material preparation areas, and finished product warehouses, preventing pests and dust from entering production areas.

Cosmetics Production: Used for material transfer between cosmetics filling workshops, packaging workshops, and warehouses, maintaining sanitary conditions in production areas.

Printing and Packaging: Used for material transfer in printing workshops and laminating workshops with certain cleanliness requirements.

Industria generale: utilizzato per il trasferimento di materiali tra officine generali e magazzini in elettronica, macchinari, chimica e altre industrie, riducendo la polvere e la materia straniera che entrano nelle aree di produzione.

Istituti di ricerca: utilizzato per il trasferimento di campioni, reagenti e strumenti in vari laboratori di ricerca, riducendo l'impatto dell'ingresso e dell'uscita del personale in ambienti sperimentali.

Data Centers: Used for equipment transfer between server rooms and maintenance corridors, reducing the impact of personnel entry and exit on the data center environment.

8. Comparison with Other Pass Boxes

Static Pass Box vs. Dynamic Pass Box: Static Pass Box non ha ventilatore o filtro, affidandosi all'isolamento fisico e all'interblocco per il trasferimento. Dynamic Pass Box ha ventilatore e filtro integrati con capacità di autopulizia. Static Pass Box offre un costo basso, nessun rumore e funzionamento senza manutenzione. Dynamic Pass Box ha un costo più alto, un po 'di rumore e richiede la sostituzione regolare del filtro e la manutenzione del ventilatore. Static Pass Box è adatto per esigenze di pulizia inferiori o oggetti non sensibili alla contaminazione. Dynamic Pass Box è adatto per il trasferimento asettico tra aree pulite di alta qualità.

Static Pass Box vs. VHP Pass Box: VHP Pass Box dispone di capacità di sterilizzazione con perossido di idrogeno vaporizzato, ottenendo un tasso di uccisione Log6. Static Pass Box non ha capacità di sterilizzazione. VHP Pass Box è adatto per il trasferimento asettico con elevati costi e lunghi tempi di ciclo. Static Pass Box è adatto per il trasferimento generale di oggetti puliti con basso costo e velocità di trasferimento rapida.

Static Pass Box vs. UV Pass Box: UV Pass Box aggiunge una lampada di sterilizzazione UV al design Static Pass Box, fornendo la disinfezione superficiale degli articoli. Static Pass Box si basa esclusivamente sull'isolamento fisico. UV Pass Box è adatto per applicazioni che richiedono la disinfezione iniziale delle superfici degli articoli. Static Pass Box è adatto per applicazioni senza esigenze di disinfezione o dove gli articoli sono pre-disinfettati.

9. Guida alla selezione

Requisito di livello di pulizia: selezionare il prodotto appropriato in base alla differenza di livello di pulizia tra i due lati della scatola di passaggio. Per piccole differenze senza esigenze di sterilità, Static Pass Box è adatto. Per grandi differenze o esigenze di sterilità, è necessario scegliere Dynamic Pass Box o VHP Pass Box.

Item Characteristics: Determine the internal dimensions based on the size of items to be transferred. Consider the maximum length, width, and height of items, allowing appropriate clearance. For heavy items, consider selecting non-powered rollers.

Frequency of Use: For high-frequency use, electronic interlock type is recommended for fast response and high reliability. For low-frequency use, mechanical interlock type can be selected, requiring no power and offering lower cost.

Ambiente di installazione: confermare il tipo e lo spessore della parete e selezionare l'installazione recessa o montata a parete. Per pareti a pannello sandwich, l'installazione standard incastrata è adatta. Per le pareti in mattoni o calcestruzzo, devono essere preparate aperture di installazione.

Requisiti materiali: Per laboratori farmaceutici e biologici, è raccomandato l'acciaio inossidabile all-304 o 316L. Per ambienti industriali generali, l'acciaio al carbonio con rivestimento a polvere è adatto.

Budget Constraints: When budget is limited and cleanliness requirements are moderate, Static Pass Box is an economical and reasonable choice. Electronic interlock type is more expensive than mechanical interlock type. Stainless steel material is more expensive than carbon steel material.

Compliance Requirements: The pharmaceutical industry should select pass boxes that comply with GMP requirements, typically requiring material certificates and factory inspection reports.

Door Type: Choose glass door when real-time viewing of contents is needed. Choose stainless steel door when high durability is required.

10. Installazione e manutenzione

Installation Key Points: Cut an opening in the wall according to the external dimensions of the pass box. Insert the pass box housing into the wall opening, ensuring it is level. Fill gaps between the housing and wall with sealing compound or sealing gaskets to ensure sealing. Secure the pass box to the wall using mounting screws or fixing flanges. For electronic interlock type, connect power supply and ground. Install the doors and adjust hinges for smooth opening and closing. Test interlock functionality.

Daily Maintenance: Clean interior and exterior surfaces and viewing windows daily using lint-free cloth and appropriate cleaning agents. Regularly inspect sealing gaskets for aging, damage, or deformation; replace if damaged. Regularly check door hinges for looseness and tighten screws. For mechanical interlock type, regularly check interlock mechanism for smooth operation and apply lubricant if necessary. For electronic interlock type, regularly check indicator lights and buzzer for proper operation; test power-off protection function. Check doors for smooth opening and closing; adjust if sticking occurs.

Filter Replacement: Static Pass Box has no filter, so no filter maintenance is required.

Common Troubleshooting: If interlock fails, check whether the mechanical interlock linkage is stuck or whether the electronic interlock electromagnetic lock and controller are functioning properly. If doors do not close properly, check whether sealing gaskets are deformed or hinges are loose. If electronic interlock type has no power, check power connection and fuse. If indicator lights do not illuminate, check whether bulbs or LEDs are damaged. If buzzer alarms continuously, check whether doors are fully closed or whether the alarm delay setting is appropriate.
