La griglia del soffitto dell'unità di filtro del ventilatore è un componente critico nei moderni sistemi HVAC per sale pulite, che fungono da spina dorsale strutturale e funzionale per fornire flusso d'aria laminare ultrafiltrato in ambienti controllati.
Panoramica
IlGriglia del soffitto dell'unità di filtro del ventilatoreè un componente critico nei moderni sistemi HVAC per sale pulite, che fungono da spina dorsale strutturale e funzionale per fornire flusso d'aria laminare ultrafiltrato in ambienti controllati. Centrale per le industrie sensibili alla contaminazione— compresi prodotti farmaceutici, biotecnologia, produzione di semiconduttori e assistenza sanitaria; ilUnità filtro ventilatore griglia soffitto Designintegra filtri ad aria a particelle ad alta efficienza (HEPA) o ad aria a penetrazione ultrabassa (ULPA) con ventilatori integrati per garantire un flusso d'aria coerente ed uniforme su tutto il piano del soffitto della stanza pulita. Un ben progettatoFan filtro unità soffitto griglia fabbricagarantisce la fabbricazione di precisione, la compatibilità modulare e la conformità agli standard ISO 14644-1. Ilsoffitto FFUspesso utilizzato come unGriglia soffitto FFUSupporta implementazione scalabile e integrazione senza problemi con sistemi a soffitto sospeso. Come parte del più ampioSistema di griglia di soffitto FFUconsente una riconfigurazione flessibile, semplificatainstallazione ffue accesso ottimizzato alla manutenzione. IlSistema di soffitto FFUspesso utilizza standardGriglia FFU Tconfigurazioni per rigidità strutturale e coerenza estetica. Per i professionisti che valutano soluzioni, comprensioneffu camera pulitaesigenze, la scelta appropriataffu per stanza pulitaunità e la valutazioneprezzo ffuLe metriche di performance sono essenziali. In ultima analisi, ilGriglia soffitto FFU Designinfluenza direttamente la qualità dell'aria, l'efficienza energetica, i tempi di funzionamento e la conformità normativa; renderlo indispensabile in applicazioni commerciali e industriali mission-critical.

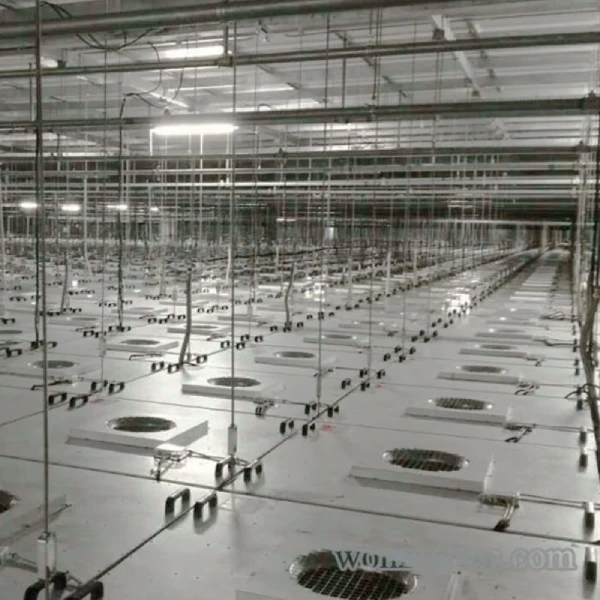

Figura 1: Tipico L'applicazione e l'importanza di FFU Clean Room
L'applicazione e l'importanza di FFU Clean Room | Fan Filter Unit
Cosa è e come funziona
A ffu camera pulitadipende da unGriglia del soffitto dell'unità di filtro del ventilatoreper mantenere una qualità dell'aria precisa. Unffu per stanza pulitaè un modulo autonomo che integra un ventilatore, un motore e un filtro ad alta efficienza (tipicamente HEPA o ULPA) per fornire flusso d'aria laminare continuamente purificato in ambienti controllati. Montato all'interno di un sistema di soffitto sospeso, attira l'aria ambiente, filtra le particelle fino a 0,1; 0,3 micron, e fornisce aria pulita uniformemente verso il basso.
Componenti chiave
- Ventilatori e motoriFornire flusso d'aria coerente e pressione statica; spesso CE (commutato elettronicamente) per efficienza energetica e controllo della velocità.
- BobineLe bobine di raffreddamento/riscaldamento opzionali possono essere integrate in alcuni modelli avanzati per la regolazione della temperatura e dell'umidità.
- Filtrii filtri HEPA o ULPA garantiscono ≥ cattura delle particelle del 99,97% a 0,3 µ m— critico per le operazioni sensibili alla contaminazione.
- AmmortizzatoriPermette la regolazione fine del volume di flusso d'aria per unità, supportando una distribuzione equilibrata in tutto ilSistema di griglia di soffitto FFU.
- ControlliIncludere unità a frequenza variabile (VFD), monitoraggio remoto e integrazione con sistemi di gestione degli edifici (BMS) per il monitoraggio delle prestazioni in tempo reale.
Applicazioni principali
IlSistema di soffitto FFUè ampiamente diffuso in settori che richiedono un rigoroso controllo ambientale:
- Assistenza sanitariaSala operatoria, farmacie e unità di isolamento dove i patogeni trasmessi nell'aria devono essere minimizzati.
- Industriale : fabbricazione di semiconduttori, laboratori biotecnologici e produzione farmaceutica ambienti esigenti ISO Classe 3– 8 pulizia.
- Edifici commercialiData center e laboratori di fascia alta beneficiano di scalabilità modulare e manutenzione ridotta.
- IstruzioneLaboratori puliti universitari e strutture di ricerca utilizzano FFU per l'insegnamento e la prototipazione in condizioni controllate.
Vantaggi e vantaggi
Adozione di unaUnità filtro ventilatore griglia soffitto Designoffre flessibilità, scalabilità ed efficienza dei costi rispetto alla tradizionale HVAC a condotti. La sua natura modulare semplificainstallazione ffuriduce i tempi di costruzione e consente la riconfigurazione con l'evoluzione delle esigenze. Il consumo energetico è ottimizzato tramite comandi intelligenti e ventilatori EC. Quando provengono da una reputazioneFan filtro unità soffitto griglia fabbricaoFFU griglia soffitto fabbricaLe unità soddisfano rigorose certificazioni per affidabilità e prestazioni. IlGriglia FFU TLa compatibilità garantisce un'integrazione perfetta con i sistemi standard di sospensione a soffitto. Inoltre, competitivoprezzo ffupunti— soprattutto quando acquistati alla rinfusa da produttori certificati— migliorare il ROI. Nel complesso, ilGriglia soffitto FFU DesigneGriglia soffitto FFUIl sistema garantisce una purezza dell'aria senza pari, un'agilità operativa e un valore a lungo termine in ambienti critici.

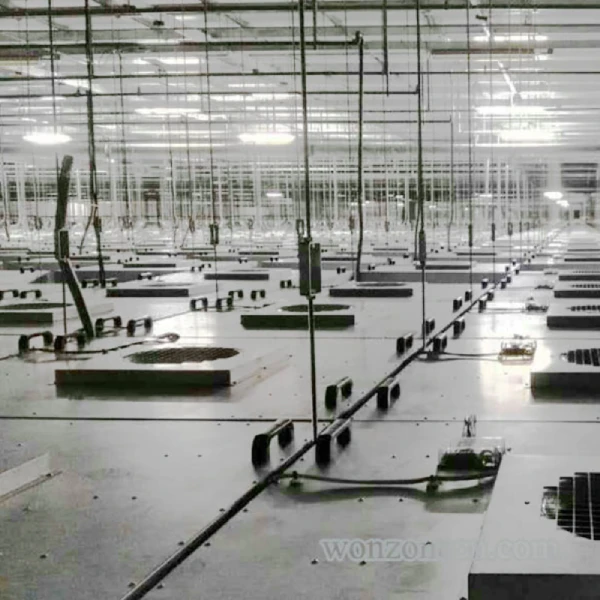

Figura 2: Griglia del soffitto dell'unità di filtro del ventilatore Disegno che mostra i componenti interni e i percorsi del flusso d'aria
L'applicazione e l'importanza di FFU Clean Room|Fan filter unit
Le unità di filtro ventilatore (FFU) sono componenti critici in ambienti moderni di stanze pulite, fornendo flusso d'aria laminare o turbolento con filtrazione delle particelle ad alta efficienza. Il loro design modulare consente l'integrazione flessibile nei soffitti delle stanze pulite e supporta la rigorosa ISO 1; Requisiti di classificazione ISO 9.
Specifiche tecniche
| Parametri | Gamma tipica |
|---|---|
| Capacità di flusso d'aria | 300– 1.200 m³ / h per unità |
| Capacità di raffreddamento | 0– 1,5 kW (raffreddamento integrato opzionale) |
| Capacità di riscaldamento | 0– 2,0 kW (riscaldamento integrato opzionale) |
| Griglia soffitto FFU | 600&volte; 600 mm, 600 & volte; 1200 mm, o layout modulari personalizzati |
| Efficienza del filtro | HEPA H13– H14 (99,95 & ndash; 99,995% @ 0,3 & micro; m); ULPA U15– U17 opzionale |
| Potenza del ventilatore | 80– 300 W (motore standard CE) |
| Livello di rumore | 45– 58 dB(A) a 1 m |
| Efficienza energetica | ≥ Efficienza del sistema ventilatore del 45% (conforme alla norma IEC 61584) |
Dimensioni e dimensioni
StandardGriglia del soffitto dell'unità di filtro del ventilatorei moduli si allineano con i sistemi a soffitto sospeso a barra T. Le dimensioni comuni includono 600 & volte; 600 mm e 600&volte; 1200 mm per corrispondereGriglia FFU Tspaziazione. L'altezza del soffitto, la classificazione della stanza e i cambiamenti di aria necessari all'ora (ACH) dictono la densità unitaria. Per ISO 5 (Classe 100), ≥ 60 ACH è tipico— che richiedono una copertura completa o stagnateSistema di griglia di soffitto FFUlayout. La capacità di carico strutturale e l'accessibilità per la manutenzione devono essere valutate anche duranteinstallazione ffu.
Criteri di selezione
- corrispondenzaffu camera pulitaClasse ISO con adeguataGriglia soffitto FFU Designgrado di filtro (HEPA/ULPA)
- Verificare la compatibilità con gli esistentiSistema di soffitto FFUeFan filtro unità soffitto griglia fabbricastandard
- Valutareffu per stanza pulitaesigenze di uniformità del flusso d'aria, calo di pressione e ridondanza
- Considera a lungo termineprezzo ffurisparmio energetico da ventilatori EC e funzionamento a basso rumore
- Garantire la funzionalità: accesso per la sostituzione dei filtri e la manutenzione dei ventilatori all'interno delFFU griglia soffitto fabbricaambiente

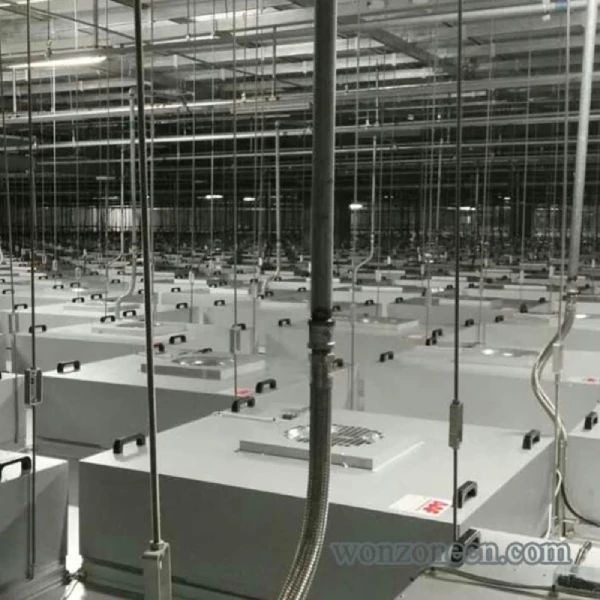

Figura 3: soffitto FFU dettagliato con componenti etichettati
Domande frequenti
Qual è la differenza tra un FFU e un manipolatore d'aria standard?
Una FFU (Fan filter unit) è un dispositivo modulare autonomo che combina un ventilatore, un motore e un filtro ad alta efficienza (tipicamente HEPA o ULPA) in un unico alloggio, progettato appositamente per ambienti di stanza pulita. A differenza dei manipolatori d'aria standard— che condizionano e circolano l'aria attraverso grandi sistemi HVAC— una FFU opera localmente, consegnando flusso d'aria laminare filtrato direttamente nello spazio della stanza pulita. Le FFU sono montate nella griglia del soffitto e funzionano in parallelo per mantenere una pulizia dell'aria precisa della classe ISO. Il loro design compatto, il basso rumore e il funzionamento plug-and-play li rendono ideali per sale pulite modulari. I manifattori di aria standard non hanno una filtrazione integrata al punto di consegna e non possono raggiungere lo stesso livello di controllo delle particelle localizzate di unffu camera pulitasistema.
Quali fattori influenzano il prezzo della FFU e il costo della griglia del soffitto dell'unità di filtro del ventilatore?
Prezzo FFUvaria in base all'efficienza del filtro (HEPA vs. ULPA), alla capacità di flusso d'aria (CFM), all'efficienza energetica (motori CE), alle opzioni di controllo (VFD, monitoraggio intelligente) e alle certificazioni (ISO 14644, NSF). IlUnità filtro ventilatore griglia soffitto Designcosto dipende dalla complessità del layout, altezza del soffitto, integrazione strutturale, e se’ parte di una nuova costruzione o retrofit. PersonalizzatoGriglia del soffitto dell'unità di filtro del ventilatoreconfigurazioni— soprattutto quelli che richiedono un supporto rinforzato o una tenuta specializzata; aggiungere alle spese di lavoro e materiale. Ordini in massa da un stabilitoFan filtro unità soffitto griglia fabbricaspesso ridurre i costi per unità attraverso economie di scala e produzione standardizzata.
Sono disponibili schemi tecnici per l'installazione del soffitto FFU?
Sì, i produttori forniscono schemi tecnici dettagliati persoffitto FFUintegrazione— incluse le viste cutaway delSistema di griglia di soffitto FFU , staffe di montaggio, dettagli di guarnizione e interconnessioni elettriche. Questi diagrammi illustrano come le singole unità si allineano all'interno delGriglia soffitto FFUinterfaccia con ilGriglia FFU Te si integrano con sistemi di illuminazione e antincendio. I diagrammi mostrano anche i modelli di flusso d'aria, i differenziali di pressione e la distanza raccomandata per garantire un flusso laminare uniforme. L'uso corretto di questi schemi garantisce la conformitàinstallazione ffue evita turbolenze o zone morte nella sala pulita.
Quali sono le dimensioni standard per il sistema FFU Ceiling Grid e FFU Ceiling Grid?
StandardGriglia soffitto FFUmoduli corrispondono comunemente le dimensioni comuni delle piastrelle del soffitto: 600 & volte; 600 mm (24 & volte; 24 pollici), 600 & volte; 1200 mm (24 & volte; 48 pollici), e 300 & volte; 1200 mm (12 & volte; 48 pollici). IlSistema di griglia di soffitto FFUdeve ospitare la profondità dell'unità (in genere 300-450 mm) permettendo allo stesso tempo la libertà per la sostituzione del filtro e l'accesso al servizio. La distanza della griglia segueGriglia FFU Tstandard— di solito 15 mm o 24 mm di larghezza in alluminio o in acciaio & mdash; per supportare la precisione di carico e allineamento. PersonalizzatoGriglia soffitto FFU Designpuò regolare le dimensioni per stanze non standard o integrazione HVAC ibrida, ma compatibilità con standard del settoresoffitto FFULe infrastrutture rimangono essenziali.
Quante volte un FFU richiede manutenzione?
Manutenzione per unffu per stanza pulitacomprende ispezioni visive trimestrali, controlli biannuali del motore e dei cuscinetti e convalida annuale delle prestazioni complete (flusso d'aria, calo di pressione, integrità del filtro). I filtri HEPA durano tipicamente 3– 5 anni a seconda del carico di particelle ambientali; I filtri ULPA possono richiedere una sostituzione anticipata. guarnizioni, sigillazioni e ilGriglia soffitto FFUIl telaio deve essere ispezionato durante ogni ciclo di servizio per evitare perdite. Cambiamenti programmati dei filtri e calibrazione garantiscono una conformità costante ai requisiti della classe ISO. Un bene mantenutoFFU griglia soffitto fabbricasistema certificato riduce al minimo i tempi di fermo e prolunga la vita dell'attrezzatura.
Come migliorano le FFU la qualità dell'aria interna nelle sale pulite?
Le FFU migliorano notevolmente la qualità dell'aria interna ricirculando continuamente l'aria attraverso filtri ad alta efficienza; rimozione ≥ 99,99% di particelle ≥ 0,3 µ m (HEPA) o ≥ 0,12 µ m (ULPA). Questo processo mantiene conteggi di particelle nell'aria ultrabassi, critici per applicazioni farmaceutiche, semiconduttori e biomediche. A differenza dell'HVAC convenzionale, ilffu camera pulitaapproccio fornisce flusso d'aria laminare uniforme verso il basso
